電子smt貼片加工需要哪些設備？

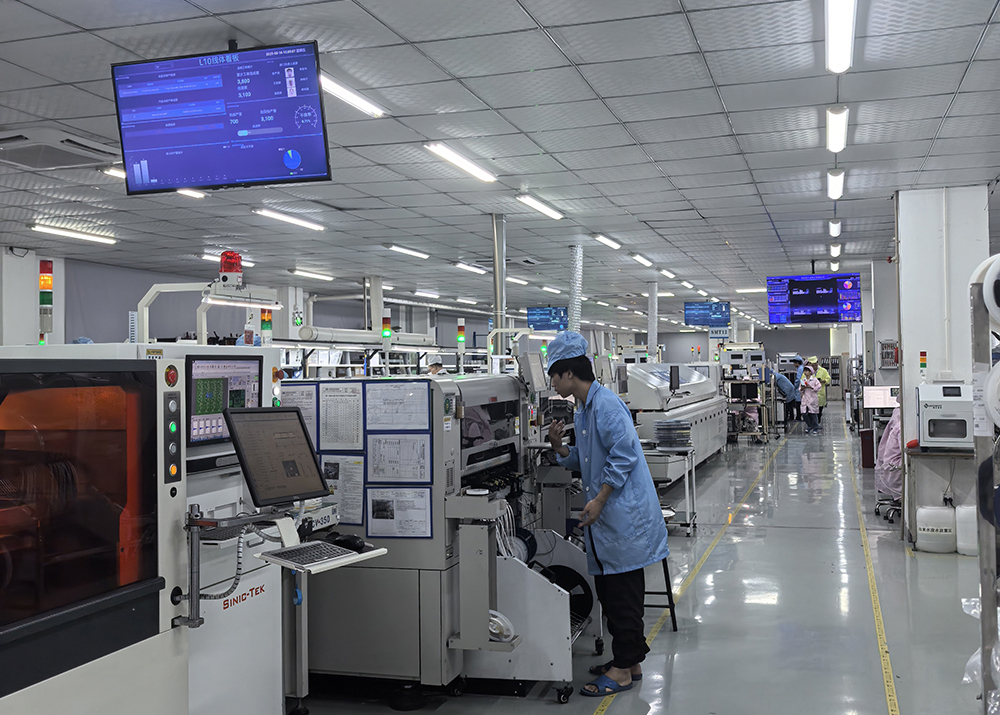

現代SMT產線設備配置需覆蓋印刷、貼裝、焊接、檢測四大環節。全自動錫膏印刷機配備CCD對位系統，確保微米級印刷精度；多懸臂貼片機采用飛達供料器，可同時處理0201至QFN等多種封裝元件；氮氣回流焊爐通過惰性氣體環境減少氧化，提升BGA等精密器件良率。X-RAY檢測設備應對隱藏焊點缺陷，爐溫測試儀實時監控溫度曲線。為提升效率還需配置自動上下板機、AGV物流車及MES系統，實現智能化生產管理。那么電子smt貼片加工需要哪些設備？這背后又隱藏著怎樣的技術奧秘與產業邏輯？讓我們一同深入探尋。

總結電子smt貼片加工需要哪些設備？

SMT貼片加工的核心設備包括三大類及配套系統：

1. 核心加工設備

1.1 錫膏印刷機：通過鋼網精準涂覆錫膏至PCB焊盤，影響焊接質量；配備視覺系統保障定位精度。

1.2 貼片機：高速高精度貼裝元件（如芯片、電阻、電容），采用飛達供料器和視覺定位技術。

1.3 回流焊爐：通過溫控曲線熔化錫膏完成焊接，需精準控制預熱、熔融、冷卻階段；氮氣環境可提升精密器件良率。

2. 檢測設備

2.1 SPI錫膏檢測儀：監控印刷厚度與均勻性。

2.2 AOI光學檢測儀：篩查焊點缺陷及元件貼裝偏差。

2.3 X-RAY檢測儀：透視檢測BGA等隱藏焊點質量。

2.4 爐溫測試儀：實時跟蹤焊接溫度曲線。

3. 輔助與配套系統

3.1 接駁臺：自動化銜接各工序，提升產線效率。

3.2 上下板機/AGV物流車：實現物料智能流轉。

3.3 MES系統：數字化管理生產流程與數據。

3.4 輔助工具：鋼網清洗機、錫膏攪拌機、防靜電設備等保障穩定性。

簡言之：SMT產線以印刷、貼裝、焊接為核心，輔以檢測與自動化系統，形成閉環生產鏈條，兼顧精度、效率與品控。下面是電子smt貼片加工需要哪些設備的詳細情況！

一、印刷設備：SMT 貼片加工的奠基者

電子 SMT 貼片加工的首要步驟便是印刷錫膏，這一過程需要精準且可靠的印刷設備。印刷設備猶如一位技藝精湛的畫家，負責在電路板上均勻、準確地繪制出錫膏的圖案，為后續元器件的貼裝奠定基礎。

常見的印刷設備主要有鋼網印刷機。鋼網印刷機通過鋼網作為模板，將錫膏精確地漏印在電路板的特定位置上。其工作原理看似簡單，實則蘊含著諸多技術細節，如鋼網的孔壁光滑度、厚度以及與電路板的間隙等參數，都直接影響著錫膏的印刷質量。如果鋼網孔壁不光滑，可能會導致錫膏殘留，影響元器件的貼裝精度；而鋼網與電路板的間隙過大或過小，則會使錫膏印刷的厚度不均勻，進而影響焊接效果。

在實際應用中，為了保證印刷的高精度，印刷設備通常配備了先進的視覺識別系統。該系統能夠精確識別電路板的Mark點（定位基準點），從而確保錫膏印刷的位置準確性，同時印刷設備的刮刀壓力、速度以及角度等參數也可以進行精確調控。刮刀壓力過大，可能會導致錫膏被擠壓過度，造成印刷厚度不均勻；壓力過小，則可能無法將錫膏完整地漏印在電路板上。刮刀的速度和角度同樣會對印刷效果產生影響，合適的速度和角度能夠保證錫膏的滾動和填充效果，使印刷的錫膏平整、飽滿。

此外印刷設備的清潔維護也是至關重要的。在印刷過程中，錫膏可能會殘留在鋼網和刮刀上，如果不及時清理，會影響下一次印刷的質量，因此定期對鋼網和刮刀進行清洗，保持印刷設備的干凈整潔，是確保電子 SMT 貼片加工質量的重要措施之一。

二、貼片設備：SMT 貼片加工的核心工匠

如果說印刷設備是電子 SMT 貼片加工的奠基者，那么貼片設備無疑是整個加工過程的核心工匠。貼片設備的主要任務是將各種微小的電子元器件按照預先設計的電路圖，準確無誤地貼裝到電路板上。這一過程需要極高的精度和速度，以滿足現代電子設備生產的需求。

貼片設備主要分為貼片機和貼標機。貼片機是電子 SMT 貼片加工中樶為關鍵的設備之一，它能夠快速、準確地將芯片、電容、電阻等元器件貼裝到電路板上。貼片機的工作原理基于先進的機械臂技術和視覺識別系統。機械臂可以精確地移動到料盤上的指定位置，吸取元器件，然后按照電路圖的設計，將其貼裝到電路板的相應位置上。而視覺識別系統則負責對元器件的位置、方向進行識別和校正，確保貼裝的準確性。

貼片機的性能指標主要包括貼裝精度、貼裝速度和穩定性。貼裝精度是指元器件貼裝位置與設計位置的偏差程度，一般來說，高精度的貼片機能夠將元器件貼裝在誤差極小的范圍內，滿足對精度要求極高的電子產品生產需求。貼裝速度則直接影響到生產效率，在現代大規模生產中，高速貼片機能夠在短時間內完成大量元器件的貼裝工作，提高生產效率。穩定性則是貼片機可靠運行的保障，只有穩定的貼片機才能保證在長時間的生產過程中，始終保持高質量的貼裝效果。

除了貼片機，貼標機在電子 SMT 貼片加工中也發揮著重要作用。貼標機主要用于在電路板或元器件上粘貼標簽，標注元器件的型號、批次等信息，以便于后續的生產管理和質量追溯。雖然貼標機的工作相對簡單，但它同樣是電子 SMT 貼片加工中不可或缺的一部分。

三、焊接設備：SMT 貼片加工的熱力融合劑

在電子元器件貼裝完成后，接下來就需要進行焊接操作，將元器件牢固地固定在電路板上。這一過程需要借助焊接設備，而焊接設備就像是電子 SMT 貼片加工的熱力融合劑，通過高溫作用，使錫膏熔化，從而將元器件與電路板焊接在一起。

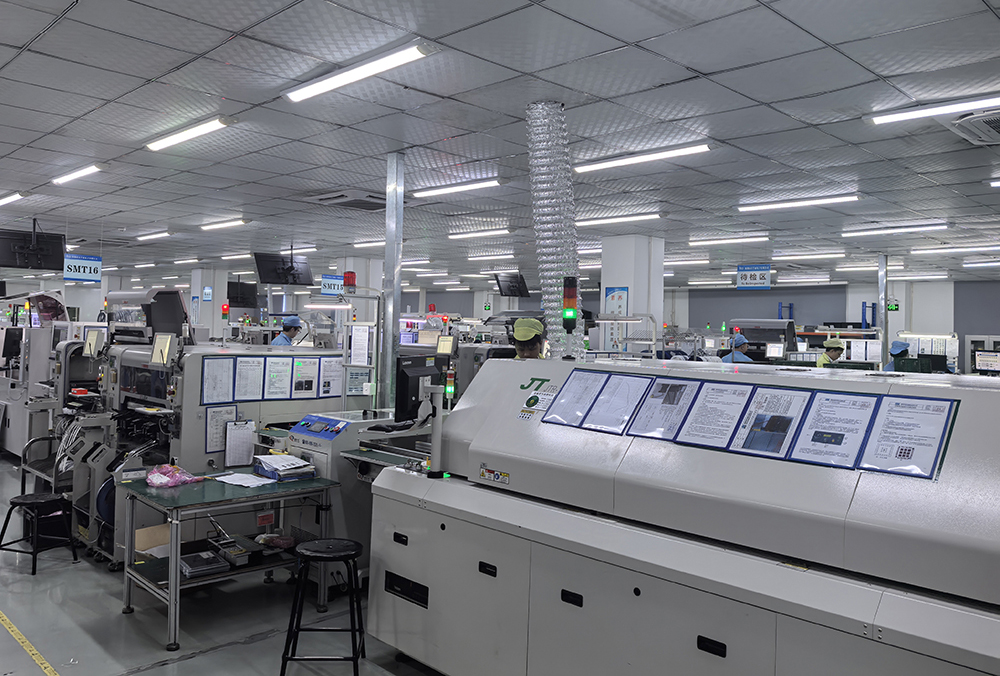

常見的焊接設備主要有回流焊爐和波峰焊機。回流焊爐是一種對表面貼裝元器件進行焊接的設備，它通過高溫熱風循環，使電路板上的錫膏熔化，冷卻后形成牢固的焊點?；亓骱笭t的工作原理是將電路板放置在傳送帶上，經過預熱區、保溫區、焊接區和冷卻區等不同的溫度區域。在預熱區，電路板逐漸升溫，使錫膏中的溶劑揮發，防止焊接過程中出現氣泡；保溫區則使電路板溫度均勻分布，為焊接做好準備；焊接區是溫度樶高的區域，錫膏在此區域內熔化，形成焊點；冷卻區則使電路板迅速冷卻，固化焊點，提高焊接質量。

波峰焊機則主要用于焊接插件元器件。它通過將熔化的焊錫形成特定形狀的波峰，使電路板在經過波峰時，引腳與波峰接觸，從而實現焊接。波峰焊機的焊接效果直接影響到插件元器件的連接可靠性，因此對其焊接參數的設置和控制要求較高，如波峰的高度、寬度、速度以及錫液的溫度等參數都需要根據不同的電路板和元器件進行精確調整。

無論是回流焊爐還是波峰焊機，焊接質量都是至關重要的。焊接不良可能會導致焊點虛焊、短路等問題，嚴重影響電子產品的性能和可靠性，因此在電子 SMT 貼片加工過程中，需要對焊接設備進行嚴格的調試和維護，確保焊接參數的穩定性和準確性，同時還需要對焊接后的產品進行嚴格的檢測，及時發現和排除焊接缺陷。

四、檢測設備：SMT 貼片加工的品質守護者

在電子 SMT 貼片加工的各個工序完成后，為了保證產品質量，需要借助檢測設備對產品進行全面的檢測。檢測設備就像是電子 SMT 貼片加工的品質守護者，能夠及時發現產品中的缺陷和問題，確保只有合格的產品才能進入下一道工序或流向市場。

檢測設備主要包括自動光學檢測（AOI）設備、X-射線檢測（X-Ray Inspection）設備和在線測試（ICT）設備等。AOI設備通過高清攝像頭對電路板進行拍照，然后利用圖像處理軟件對照片進行分析，檢測電路板上的元器件是否貼裝正確、有無缺失、焊點是否良好等。AOI設備具有檢測速度快、精度高的優點，能夠在短時間內對大量的電路板進行檢測，有效提高生產效率。

X-射線檢測設備則主要用于檢測電路板內部的焊接質量，如BGA（球柵陣列封裝）芯片等元器件的焊點是否存在空洞、虛焊等問題。由于X-射線具有較強的穿透能力，能夠穿透電路板表面，直接觀察到內部焊點的情況，因此對于一些難以通過外觀檢測發現的焊接缺陷，X-射線檢測設備具有獨特的優勢。

在線測試設備（ICT）則是通過向電路板上的元器件施加一定的電流和電壓，檢測元器件的電氣性能是否符合要求。ICT設備能夠檢測出元器件的開路、短路、漏電等問題，確保電路板的電氣連接正確無誤。與AOI和X-射線檢測設備不同的是，ICT設備主要側重于電氣性能的檢測，能夠發現一些潛在的電路故障。

除了以上幾種常見的檢測設備外，還有一些其他的檢測手段，如功能測試、老化測試等。功能測試是對電子產品的各項功能進行測試，確保產品能夠正常工作；老化測試則是通過模擬產品在長時間使用過程中的環境條件，檢測產品的可靠性和穩定性。這些檢測手段相互配合，共同構成了電子 SMT 貼片加工的完善檢測體系，為產品質量提供了堅實的保障。

五、輔助設備：SMT 貼片加工的得力助手

除了上述主要的設備外，電子 SMT 貼片加工還需要一系列輔助設備的支持，這些輔助設備就像是電子 SMT 貼片加工的得力助手，雖然它們不直接參與核心的加工工序，但卻在整個生產過程中發揮著不可或缺的作用。

例如，烘箱是電子 SMT 貼片加工中常用的輔助設備之一。烘箱主要用于對電子元器件進行干燥處理，去除元器件中的水分，防止在焊接過程中出現氣泡等缺陷。在一些潮濕的環境中，電子元器件容易吸收空氣中的水分，如果不進行干燥處理，在焊接時水分會受熱蒸發，導致焊點出現空洞、虛焊等問題。烘箱通過加熱和通風的方式，將元器件中的水分排出，保證元器件的干燥度，從而提高焊接質量。

另外冰箱在電子 SMT 貼片加工中也有其獨特的用途。對于一些對溫度敏感的電子元器件，如某些特殊的芯片、傳感器等，需要在低溫環境下保存。冰箱可以為這些元器件提供一個穩定的低溫環境，防止其在常溫下因受熱而影響性能。在使用時，再將元器件從冰箱中取出，恢復到室溫后進行貼裝，這樣可以確保元器件的性能穩定，減少因溫度變化而導致的故障。

此外還有一些其他輔助設備，如送料器、吸嘴清洗機、防靜電設備等。送料器負責將元器件按照規定的順序和方式輸送到貼片機中，確保貼片工作的順利進行；吸嘴清洗機用于清洗貼片機的吸嘴，防止吸嘴堵塞而影響元器件的吸取和貼裝；防靜電設備則是為了防止在電子 SMT 貼片加工過程中因靜電而損壞電子元器件，通過消除靜電，保證生產環境的安全和穩定。

六、設備選型與維護：SMT 貼片加工的成功關鍵

在了解了電子 SMT 貼片加工所需的各種設備后，設備的選型和維護也是決定加工質量和效率的關鍵因素。對于設備選型來說，需要綜合考慮多個方面的因素。首先，要根據生產的產品類型和規模來選擇合適的設備。如果是生產高精度、高密度的電子產品，如高偳手機、電腦主板等，就需要選擇精度高、速度快的貼片機和先進的檢測設備；而對于一些批量生產的普通電子產品，則可以根據實際情況選擇性價比較高的設備。

其次，要考慮設備的兼容性和可擴展性。在電子 SMT 貼片加工過程中，可能會涉及到多種不同的元器件和電路板，因此設備需要具備良好的兼容性，能夠適應各種不同的生產需求。同時企業的發展和生產規模的擴大，設備的可擴展性也很重要，以便在未來能夠方便地進行升級和改造。

此外設備的售后服務也是選型時需要考慮的重要因素之一。優質的售后服務可以確保設備在使用過程中出現問題時能夠得到及時的解決，減少因設備故障而導致的生產延誤，因此在選擇設備時，要選擇那些具有良好口碑和售后服務體系的品牌和廠家。

在設備維護方面，建立完善的設備維護管理制度是必不可少的。定期對設備進行維護保養，包括清潔、潤滑、檢查等工作，可以及時發現設備的潛在問題，延長設備的使用壽命，同時要對設備的運行數據進行記錄和分析，通過對數據的分析，可以了解設備的運行狀態和性能變化趨勢，提前采取預防措施，避免設備故障的發生。

對于關鍵設備，如貼片機、回流焊爐等，還需要配備專業的技術人員進行操作和維護。這些技術人員需要具備豐富的經驗和專業知識，能夠熟練掌握設備的操作方法和維修技能，確保設備的正常運行。

七、SMT 貼片加工設備的發展

一是智能化趨勢：未來的電子 SMT 貼片加工設備將更加智能化，具備更強的自我診斷和自我學習能力，如設備能夠自動檢測自身的故障并進行預警，同時還可以根據生產過程中的數據反饋，自動調整設備的參數，以實現樶佳的生產效果。智能化的設備不僅可以提高生產效率和質量，還可以降低人工成本和人為因素對生產的影響。

二是高精度、高速度趨勢：電子產品向小型化、高性能化方向發展，對電子 SMT 貼片加工的精度和速度要求也越來越高。未來的貼片機將具備更高的貼裝精度和更快的貼裝速度，能夠滿足對微小元器件和高密度電路的貼裝需求，同時焊接設備也將不斷提高焊接精度和速度，以適應高效生產的要求。

三是綠色環保趨勢：在全球環保意識日益增強的背景下，電子 SMT 貼片加工設備也將朝著綠色環保方向發展。未來的設備將更加注重節能減排，采用更加環保的材料和工藝，減少對環境的污染，如在焊接過程中，研發更加環保的無鉛焊料和助焊劑，降低焊接過程中的有害物質排放；同時優化設備的能源利用效率，減少能源消耗。

四是集成化趨勢。為了進一步提高生產效率和簡化生產流程，未來的電子 SMT 貼片加工設備將更加集成化，如將印刷、貼片、焊接等工序集成在同一臺設備上，實現一站式生產，減少中間環節的物料搬運和等待時間，提高生產效率和產品質量。電子 SMT 貼片加工設備的發展趨勢將朝著智能化、高精度高速度、綠色環保和集成化方向不斷邁進，這將為電子行業的發展提供更加強有力的支持。

八、案例分析：百千成公司在 SMT 貼片加工領域的卓樾實踐

在電子 SMT 貼片加工領域，有許多優秀的企業憑借著先進的設備和精湛的技術，在市場競爭中脫穎而出，其中百千成公司就是一家在 SMT 貼片加工方面具有豐富經驗和強大實力的企業，尤其在深圳地區的貼片加工市場中占據著重要的地位。

百千成公司自成立以來，始終專注于電子 SMT 貼片加工業務，不斷引進國內外先進的生產設備和技術，建立了一套完善的生產加工體系。在設備選型方面，百千成公司嚴格按照高標準進行篩選，選用了具有世界領先水平的印刷設備、貼片設備、焊接設備和檢測設備，如其貼片機采用了先進的視覺識別系統和高精度的運動控制系統，能夠實現對微小元器件的快速、準確貼裝，貼裝精度達到了行業內的頂尖水平。

在生產過程中，百千成公司注重每一個細節，嚴格控制生產質量。從錫膏印刷開始，就通過精確的鋼網設計和嚴格的工藝參數控制，確保錫膏印刷的質量穩定可靠。在貼片工序中，專業的操作人員嚴格按照操作規程進行操作，同時借助先進的檢測設備對貼片質量進行實時監測，及時發現并糾正可能出現的問題。焊接環節更是百千成公司的強項，其回流焊爐和波峰焊機均采用了先進的溫控技術和焊接工藝，能夠保證焊接質量的良好一致性。

除了先進的設備和嚴格的質量控制體系外，百千成公司還擁有一支高素質的專業團隊。團隊成員包括經驗豐富的工程師、技術員和管理人員，他們具備扎實的專業知識和豐富的實踐經驗，能夠為客戶提供全方位的技術支持和解決方案。無論是面對簡單的電子產品加工需求，還是復雜的高偳電子產品研發項目，百千成公司都能夠憑借其專業的團隊和先進的設備，為客戶提供優質、高效的服務。

憑借在電子 SMT 貼片加工領域的卓樾表現，百千成公司贏得了眾多客戶的信賴和好評。其客戶涵蓋了電子行業的各個領域，包括通信、計算機、消費電子、汽車電子等。在這些客戶的合作項目中，百千成公司始終保持著高質量的交付標準和良好的服務態度，為客戶創造了巨大的價值，如在某知名通信設備的生產項目中，百千成公司憑借其先進的設備和精湛的技術，成功完成了大量高精度、高密度電路板的 SMT 貼片加工任務，為該通信設備的按時上市提供了有力保障。在汽車電子領域，百千成公司也積極參與多個車型的電子控制系統生產，其嚴格的質量控制體系和可靠的產品質量，滿足了汽車行業對安全性和可靠性的極高要求。

電子 SMT 貼片加工作為現代電子制造業的核心環節，其所涉及的設備種類繁多、技術復雜。從印刷設備的基礎鋪墊，到貼片設備的核心運作，再到焊接設備的熱力融合、檢測設備的品質把控以及輔助設備的協同支持，每一個環節都緊密相連、缺一不可。而設備的選型與維護以及把握設備的發展趨勢，更是關乎電子 SMT 貼片加工企業的生死存亡和長遠發展。

在這個競爭激烈的市場環境中，像百千成公司這樣在電子 SMT 貼片加工領域深耕細作、不斷進取的企業，無疑為行業樹立了榜樣。其先進的設備、嚴格的質量控制、專業的團隊以及對客戶需求的深刻理解，使其在深圳乃至全國的貼片加工市場中都具有強大的競爭力。

如果您正在尋找一家可靠的深圳貼片加工合作伙伴，百千成公司無疑是您的理想之選。相信在未來的發展中，電子技術的不斷創新和市場需求的持續增長，電子 SMT 貼片加工行業將迎來更加廣闊的發展前景，而那些能夠緊跟時代步伐、不斷提升自身實力的企業，必將在這場激烈的市場競爭中立于不敗之地。

電子smt貼片加工需要哪些設備？SMT貼片加工的核心設備包括錫膏印刷機、貼片機和回流焊爐三大核心設備。錫膏印刷機通過鋼網精準將錫膏涂覆至PCB焊盤，直接影響焊接質量；高速貼片機搭載視覺定位系統，以微米級精度將電子元件貼裝至指定位置，芯片電阻電容等均可高效處理；回流焊爐通過溫控曲線熔化錫膏完成焊接，需精確控制預熱、熔融和冷卻階段，此外配套設備如AOI光學檢測儀用于焊點質量篩查，SPI錫膏檢測儀監控印刷厚度，接駁臺實現產線自動化銜接，共同構成完整的SMT生產線。
